空調風扇電機測試解決方案

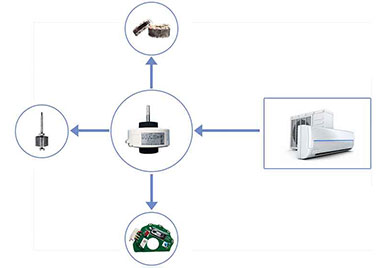

空調風扇電機有室內機和室外機兩種，根據結構跟交流感應電機和無刷電機，感應電機根據供電方式不同分單相風扇和三相風扇（工業用），無刷電機根據驅動分內驅和外驅。
感應電機因?yàn)橐呀?jīng)應用時間較長，測試相對已經“標準化”，主要分定子測試模塊、鑄鋁轉子測試模塊、整機測試模塊。
無刷電機起步晚，但發展很快，已經有逐步替換感應電機的趨勢，無刷電機具有易控制、效率高、噪音低等優點，但由于工作原理是由程序控制電子換向，其測試要復雜于感應電機。
一、空調風扇電機測試解決方案種類
空調風扇電機測試解決方案主要分為兩個模塊：一是空調風扇交流感應電機測試方案，二是空調風扇無刷電機測試方案。
空調風扇電機測試系統可參考：空調風扇電機定子測試系統、空調風扇電機測試系統、空調風扇電機加載測試系統、電機定子真空測試系統；電機搭線垂線測試系統、電機單點線傷測試系統、鑄鋁轉子測試系統、永磁轉子測試系統、無刷電機FCT綜合測試系統、直流無刷電機加載測試系統、測功機智能測試系統。
以下將具體介紹各類空調風扇電機測試方案：

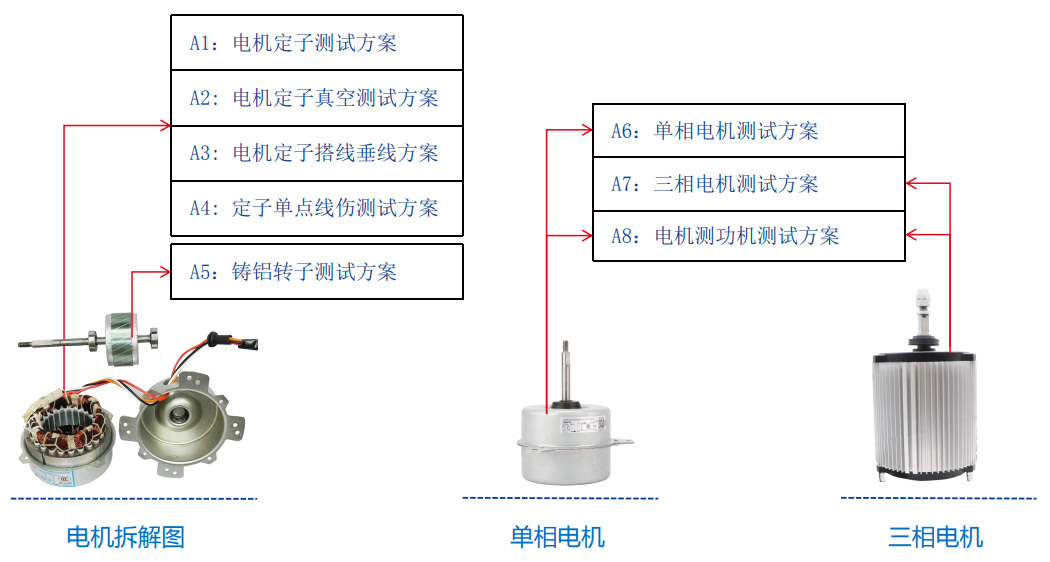

1、空調風扇交流感應電機測試方案
| 交流感應電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向 | |
| 電機定子真空測試 | 交流耐壓、絕緣電阻、直流電阻、電感、匝間耐壓、反嵌、轉向 | |
| 電機定子搭線垂線測試 | 有效解決槽外線絕緣測試痛點 | |
| 電機定子單點線傷測試 | 在滿足測試效果可媲美鹽水試驗的前提下，保證不破壞電機，實現批量化生產 | |
| 鑄鋁轉子測試 | 斷條、細條、最大幅值、最小幅值、端環電阻電抗值（選配） | |
| 單相電機測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、低壓啟動、空載性能（多檔）、堵轉性能、旋向、PG | |
| 三相電機測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、空載性能、堵轉性能、旋向（選配） | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

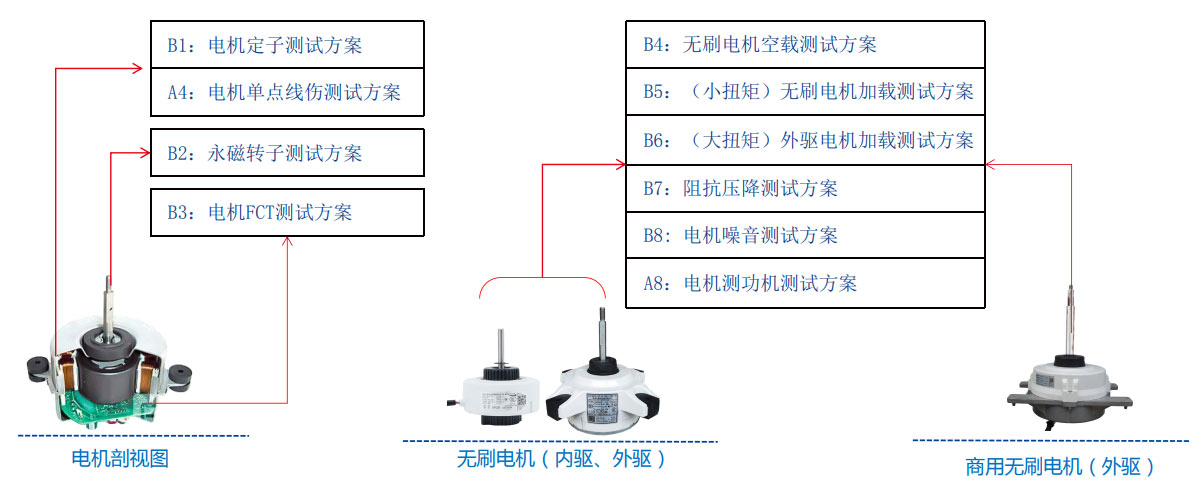

2、空調風扇無刷電機測試方案
| 無刷電機測試方案 | 測試項目 | |
| 電機定子測試 | 交流耐壓、絕緣電阻、直流電阻、匝間耐壓、反嵌、轉向 | |
| 電機定子單點線傷測試 | 在滿足測試效果可媲美鹽水試驗的前提下，保證不破壞電機，實現批量化生產 | |
| 永磁轉子測試 | 反電動勢、霍爾特性、相位差 | |
| 電機FCT測試 | 負載性能、霍爾特性/FG特性、缺相檢測 | |
| 無刷電機空載測試 | 交流耐壓、絕緣電阻、空載性能、電勢線導通、阻抗壓降 外驅電機增加：直流電阻、霍爾特性 | |
| （小扭矩）無刷電機加載測試 | 交流耐壓、絕緣電阻、負載性能、霍爾特性、阻抗壓降、缺相檢測、轉速、轉向 外驅電機增加：直流電阻、反電動勢 外驅電機建議反電動勢和負載性能二選一 | |
| （大扭矩）外驅電機加載測試 | 交流耐壓、絕緣電阻、直流電阻、負載性能、反電動勢、霍爾特性、阻抗壓降、缺相檢測、轉向 注：建議負載性能和反電動勢二選一 | |
| 阻抗壓降測試 | 檢測電機繞組與驅動板焊接是否缺相，檢測驅動板自舉電容是否良好，兼容內外驅無刷電機 | |
| 電機噪音測試 | 空載功率、霍爾特性 人工判斷該電機噪音，該工序設計在電機加載測試之后，兼容內外驅無刷電機 | |
| 電機測功機測試 | 電壓、電流、功率、轉速、扭矩、效率、壽命試驗、溫升試驗 | |

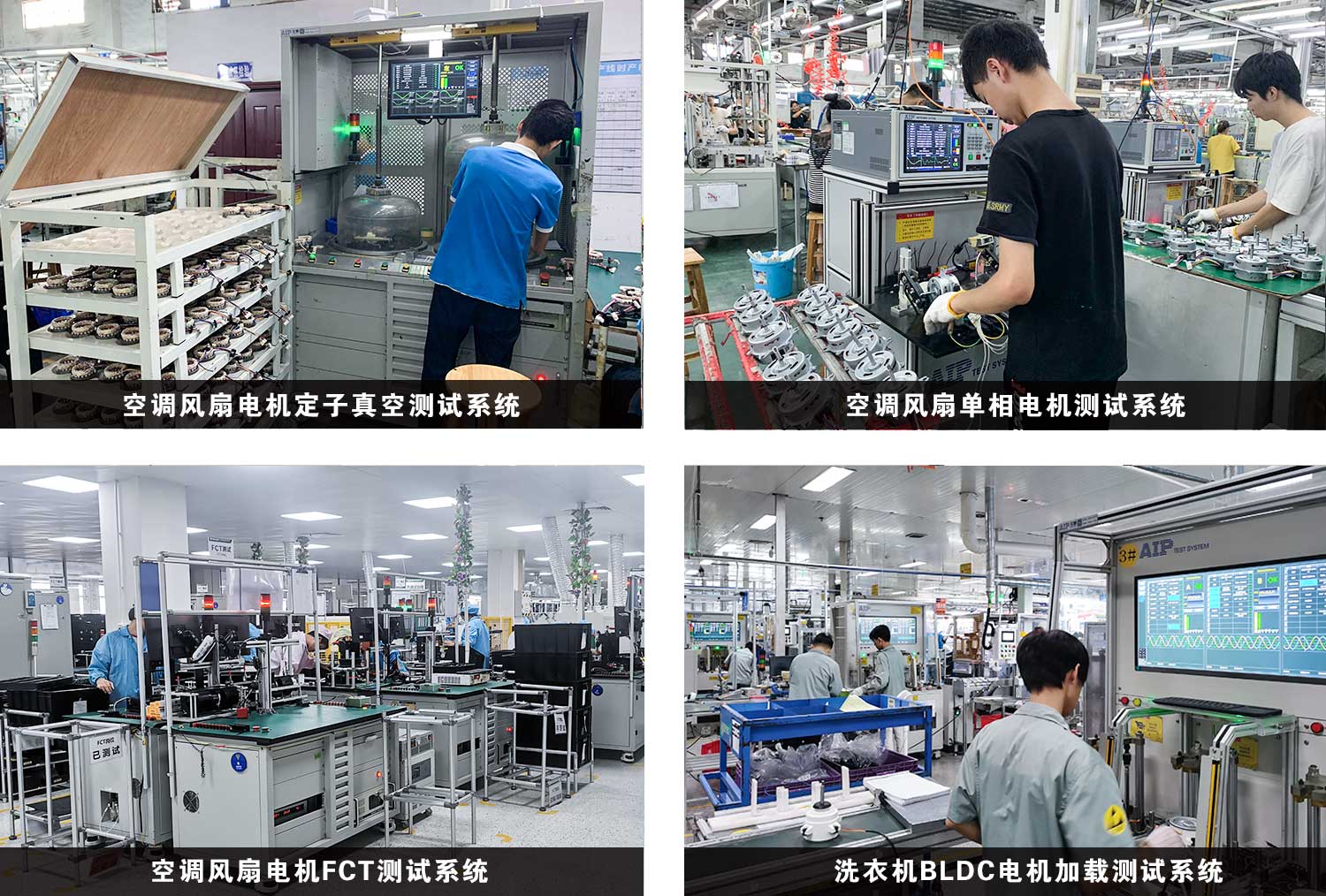

二、空調風扇電機測試系統應用案例
以下為部分空調風扇電機測試系統應用案例：
無刷電機的測試難點在于對控制信號的理解，比如VCC/VSP/VM的上下電順序，缺相檢測等，AIP艾普自2013年即進行無刷電機測試的研發，通過不斷的研發沉淀，在無刷電機測試領域?qū)崿F(xiàn)快速、精準、高效的效果，現已與威靈集團、凱邦集團、日立集團等眾多大企業客戶達成深度合作，客戶的信賴就是最好的說明。
AIP艾普專注全球電機測試，為客戶提供一站式電機測試解決方案，購電機檢測設備，選擇艾普就夠了！
