當前位置: 首頁 >產品中心 >電機整機測試設備

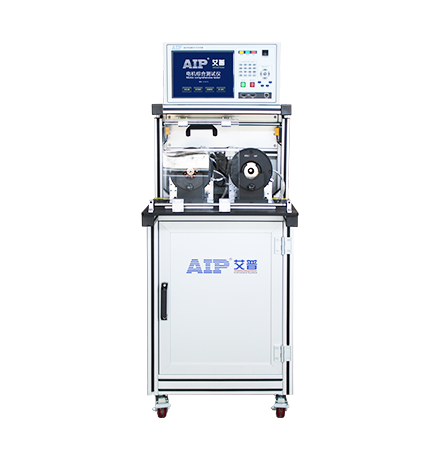

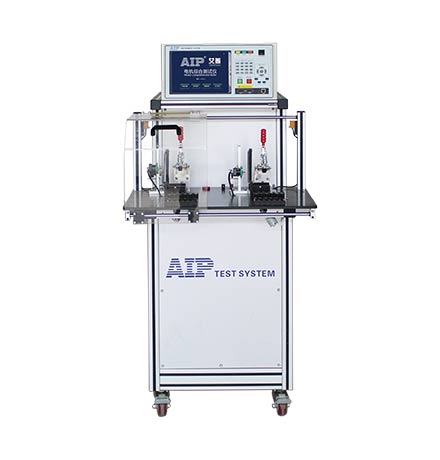

汽車啟動電機測試系統
產品概述:
啟動電機主要是直流有刷電機為主,該測試系統對啟動電機測試系統轉子、整機進行測試。
測試項目:
焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓、功率(電機)
適合電機:

本系列產品應用于汽車啟動電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案。

一、功能特點

1、啟動電機測試系統可對電機定子、電樞轉子、整機進行測試

1.1電機定子測試項目:耐壓、絕緣、電阻、匝間、轉向

1.2電樞轉子測試系統:焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓

1.3電機整機測試系統:電機空載/負載性能-電壓、電流、功率

2、焊阻定位:準確定位焊接電阻錯誤的焊點,并以圖示直觀展現

3、掛鉤錯位:自動檢測電樞掛鉤順序是否正確,并準確指出順時針或逆時針掛錯片數;

4、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

5、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

6、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

7、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。

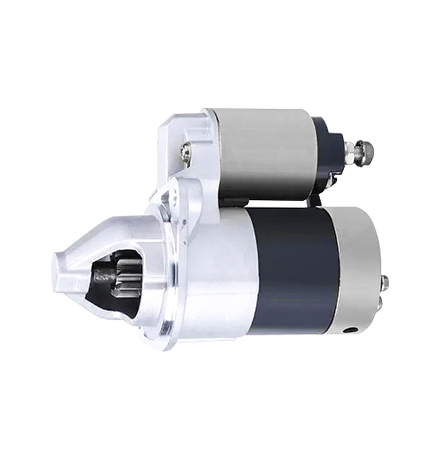

二、汽車啟動電機結構

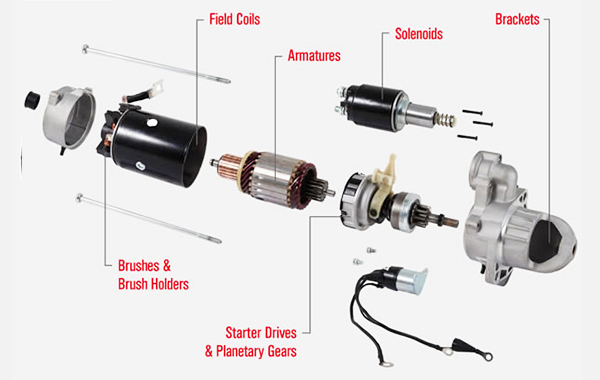

汽車起動機當前主要是直流串勵電機,是起動機的動力輸出部分,其結構主要有電樞轉子,定子、換向器,電刷等部件構成。

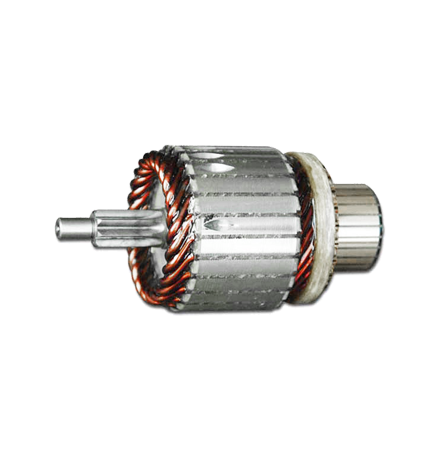

1)電樞轉子是直流電機轉動部分,由圓形帶槽的硅鋼片疊加而成的鐵心,凹槽纏繞有繞組導線,由于發動機的啟動轉矩較大,所以電流很大有200到600安,導線的直徑較粗,扁線繞組,電流密度大,過載能力高。

2)定子由固定在機殼上的鐵心跟磁極繞組組成,一般有兩對磁極組成,機殼共同組成磁路。

3)換向器的作用是將電流引入旋轉的定子,由很多燕尾型銅片中間夾有云母片疊加而成,電樞繞組焊在燕尾處。

4)電刷由銅粉跟碳粉壓制而成,向換向器傳遞電能,一般含銅80%-90%,石墨10%-20%,以減小電刷電阻并增加其耐磨性,一般起動機電刷個數等于磁極個數,也有的大功率起動機電刷個數等于磁極個數的2倍,以減小電刷上的電流密度。


三、汽車啟動機工作原理

汽車發動機在以自身動力運轉之前,必須借助外力旋轉,也就是啟動系統的參與,起動系統作用是將儲存在蓄電池內的電能變成機械能,動力是由直流電動機產生,經傳動機構帶動發動機曲軸轉動,從而實現發動機的起動。起動系統包括以下部件:蓄電池、點火開關(起動開關)、起動機總成、起動繼電器等。

所以啟動機工作原理是以安培定律為基礎的能量的轉化過程,通過將電能轉化為機械能,實現驅動發動機正常運轉


電樞轉子測試項目:

測試產品

汽車啟動電機電樞轉子

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)
