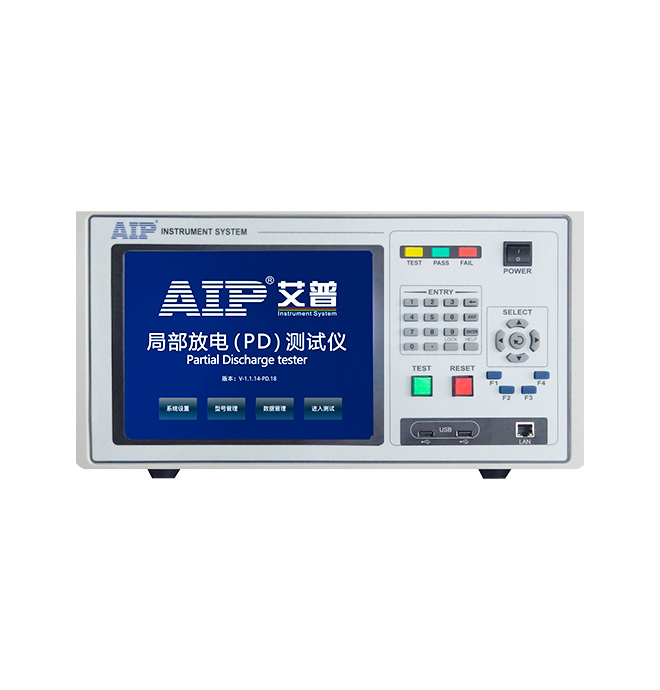

漆包線局部放電(PD)測試系統
產品概述:
本系統專業測試電機漆包線局部放電(PD)性能,滿足當前高壓電機對漆包線耐電暈要求,是漆包線開發檢測必備設備。
測試項目:
局部放電PD測試(耐電暈測試)
適合電機:

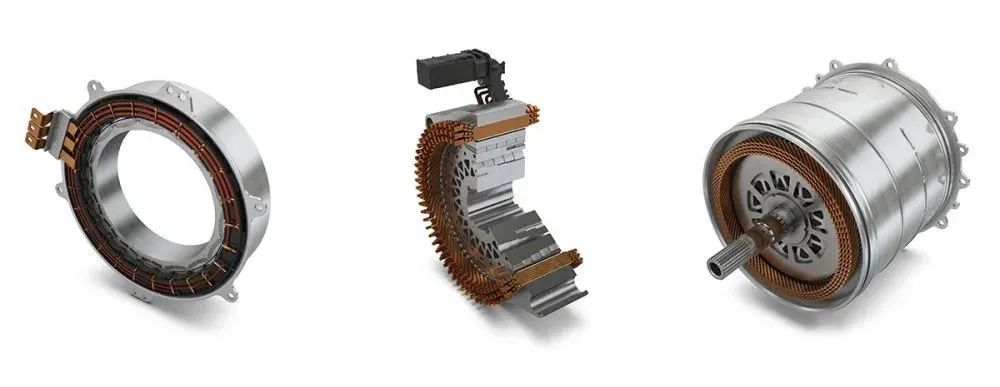

適合汽車電機、工業電機、壓縮機電機、防爆電機等高壓電機的漆包線。

漆包線局部放電(PD)測試系統

一、漆包線局部放電測試特點

1、高頻測試:正弦波測試,檢測絕緣漆耐電暈性能。

2、高靈敏度與分辨率:系統能夠檢測到微弱的局部放電信號,提高了故障的檢出率。

3、數據量化與波形顯示:測試數據可以量化并以波形形式顯示,直觀、清晰、簡便。

4、快速夾裝:簡單快捷工裝設計,保證測試準確和效率。


二、漆包線pdiv局部放電起始電壓

漆包線的PDIV是指當施加于漆包線上的電壓從某一觀測不到局部放電的較低值逐漸增加至試驗回路中首次探測到局部放電時的最低電壓。

根據標準GB/T 22720,PDIV被定義為當施加于試品上的電壓從某一觀測不到局部放電的較低值逐漸增加至試驗回路中首次探測到局部放電時的最低電壓。對于正弦電壓,PDIV是指電壓的有效值;而對于沖擊電壓,PDIV則是指峰-峰值。

漆包線的絕緣材料直接影響其PDIV值。不同材料的絕緣性能不同,對電場的耐受能力也有所差異。

漆包線局部放電(PD)測試系統—AIP艾普


三、漆包線pdiv局部放電的影響因素

1、絕緣材料:漆包線的絕緣材料直接影響其PDIV值。不同材料的絕緣性能不同,對電場的耐受能力也有所差異。

2、測試條件:測試條件如升壓速率、判定閾值、樣線貼合長度等都會對PDIV的測量結果產生影響。例如,研究表明,以10V/s的升壓速率和10pC的判定閾值進行測試,樣線貼合長度超過90mm時,得到的PDIV值最接近其理論值。

3、環境因素:環境因素如溫度、濕度、氣壓等也可能對PDIV值產生影響。特別是氣壓的變化,會直接影響氣體的擊穿特性,從而影響PDIV值。

漆包線局部放電(PD)測試系統—AIP艾普
